2021学年第4节 电动机集体备课课件ppt

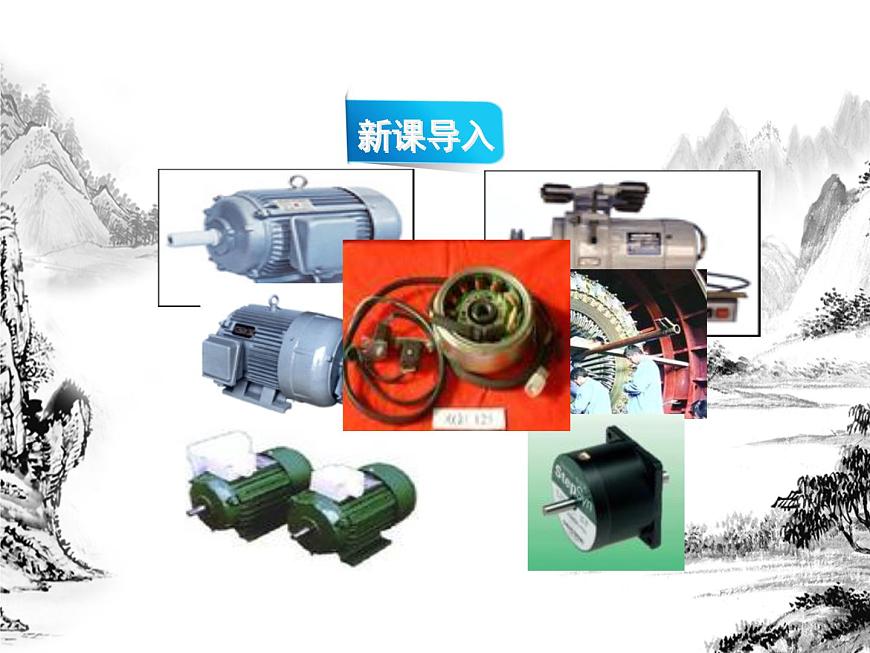

展开1865年制造的电动机

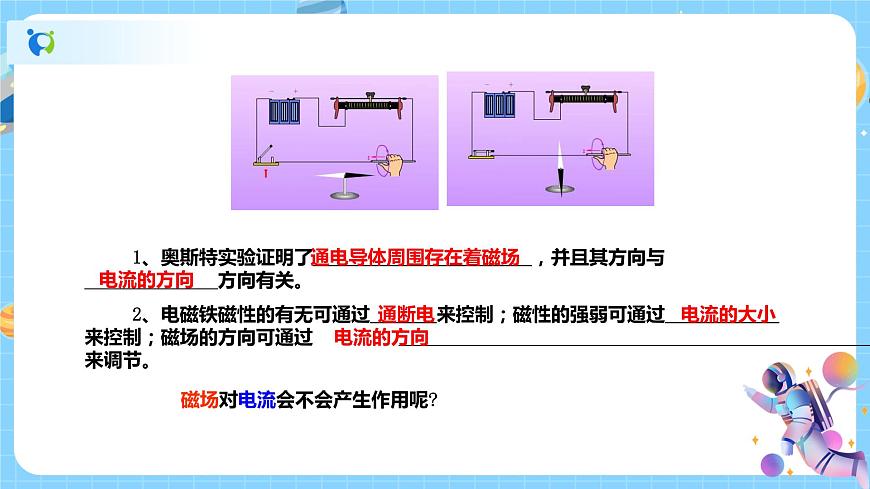

1、奥斯特实验证明了 ，并且其方向与______________方向有关。 2、电磁铁磁性的有无可通过 来控制；磁性的强弱可通过 来控制；磁场的方向可通过 来调节。
通电导体周围存在着磁场
磁场对电流会不会产生作用呢?

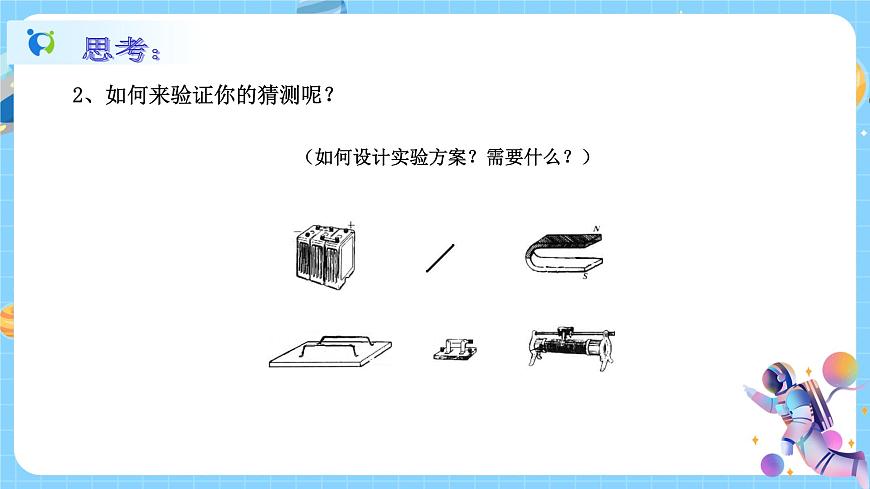

2、如何来验证你的猜测呢？
（如何设计实验方案？需要什么？）

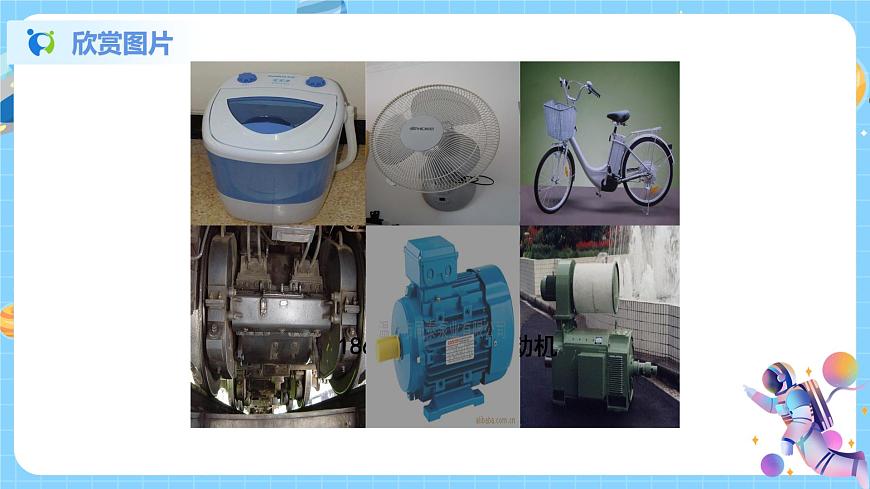

电风扇的主要部件是什么？通电的电风扇工作时，能量怎样转化？
（电动机、电能转化为机械能）

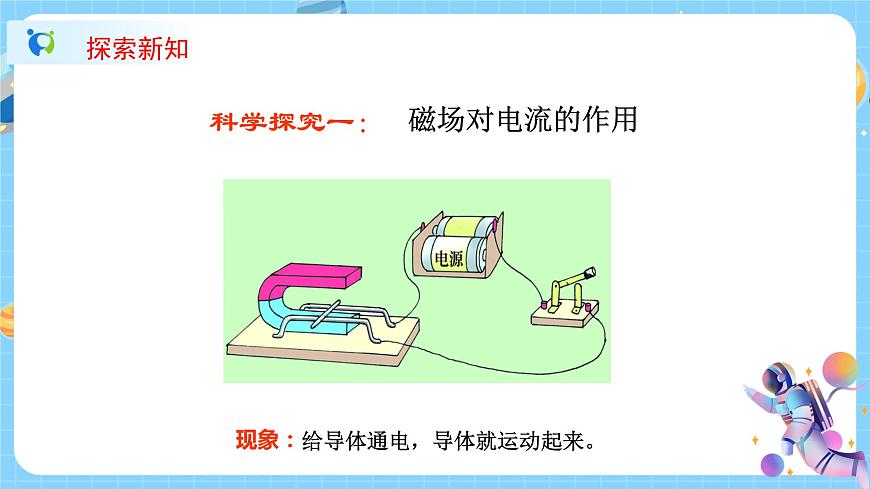

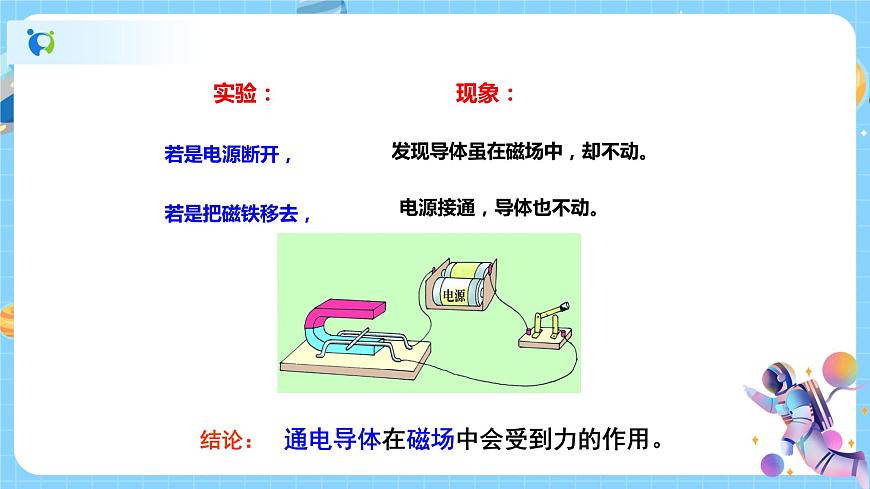

给导体通电，导体就运动起来。
发现导体虽在磁场中，却不动。
电源接通，导体也不动。
通电导体在磁场中会受到力的作用。
影响通电导体受力方向的因素
闭合开关观察，原来静止在磁场中的导体运动情况：
a.磁场方向不变，改变电流方向，观察磁场中导体运动方向改变.
b.电流方向不变，改变磁场方向，观察磁场中导体运动方向改变.
c.同时改变电流方向、磁场方向，观察磁场中导体运动方向不变.
通电导体在磁场中受到力的作用。磁场对通电导体作用力的方向跟电流方向和磁场方向有关：当只改变电流方向或只改变磁场方向时，通电导体受到的磁场的力方向发生改变。同时改变电流方向和磁场方向时,通电导体受到的磁场的力的方向不变。
用矩形线圈代替原来导体（增加通电线圈的有效长度）放在碲形磁铁两极间的磁场中，并把线圈悬挂在铁架台上，线圈两端通过开关与电源相接，闭合开关，观察线圈会发生什么现象？
线圈通电后转动，转到一定位置后摆动几下就不动了。
线圈ab和cd两段受力的方向相反且不在同一直线上,线圈就转动
线圈ab和cd两段受力方向相反且在同一直线上,大小相等,成为一对平衡力,线圈就不动
１、通电线圈转到平衡位置时，为什么不立即停下来，而是在位置附近摆地动几下才停下来？
通电线圈转到平衡位置前具有一定速度，由于惯性它会继续向前运动，但由于这时受到的磁场力及摩擦力等又会使它返回平衡位置，所以它要摆动几下后再停下来。
２、怎样使线圈在转过平衡位置后继续沿原来的方向转动下去？
通电线圈在磁场中的受力方向与什么因素有关？
通过改变电流方向来改变通电线圈的受力方向，从而使之沿同一方向连续转动。
E、F是换向器（两个半圆铜环）：作用：及时改变线圈中的电流方向，使受力方向总是相同，线圈一直转动下去。
A、B是电刷作用：与半环接触，使电源和线圈组成闭合电路。

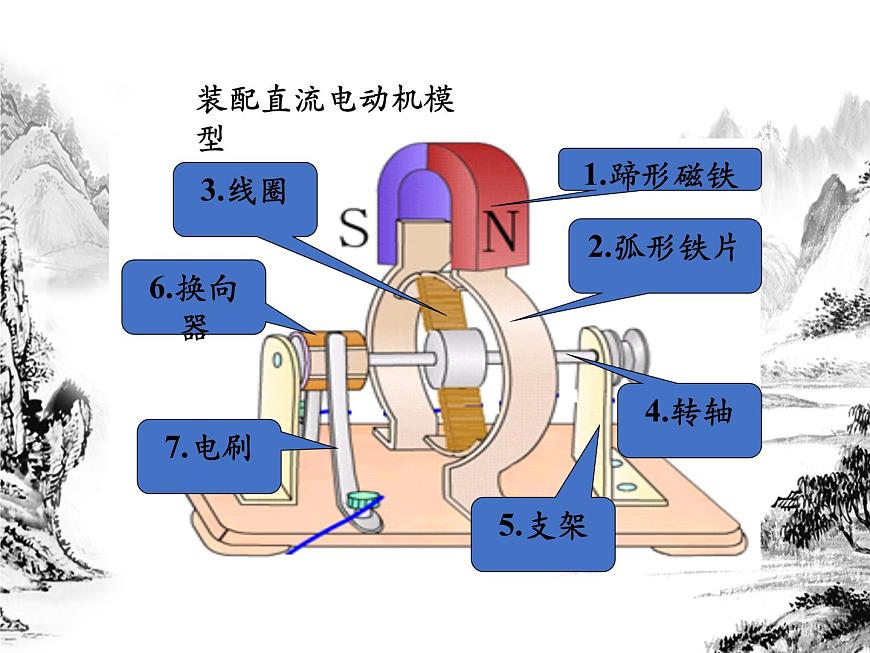

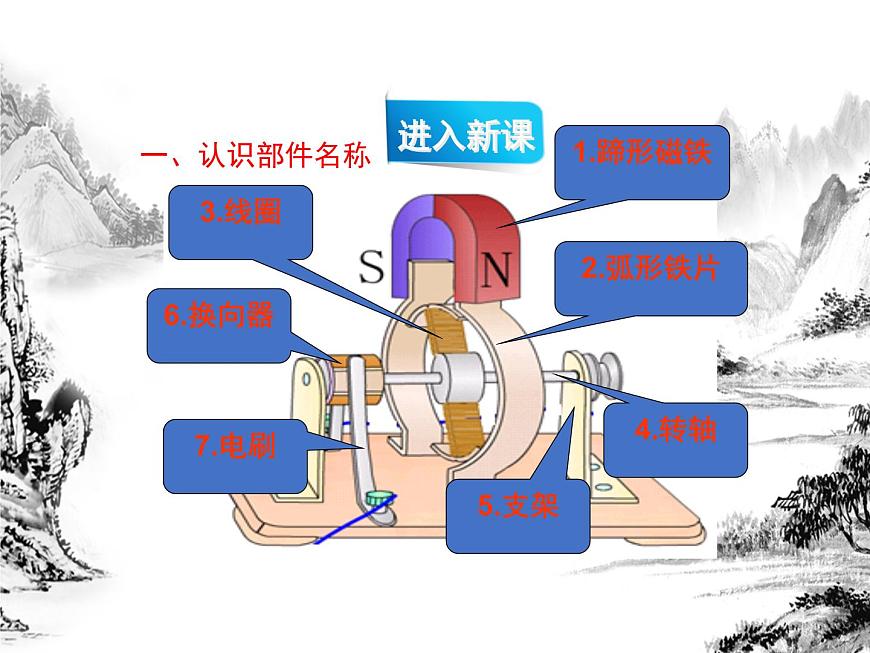

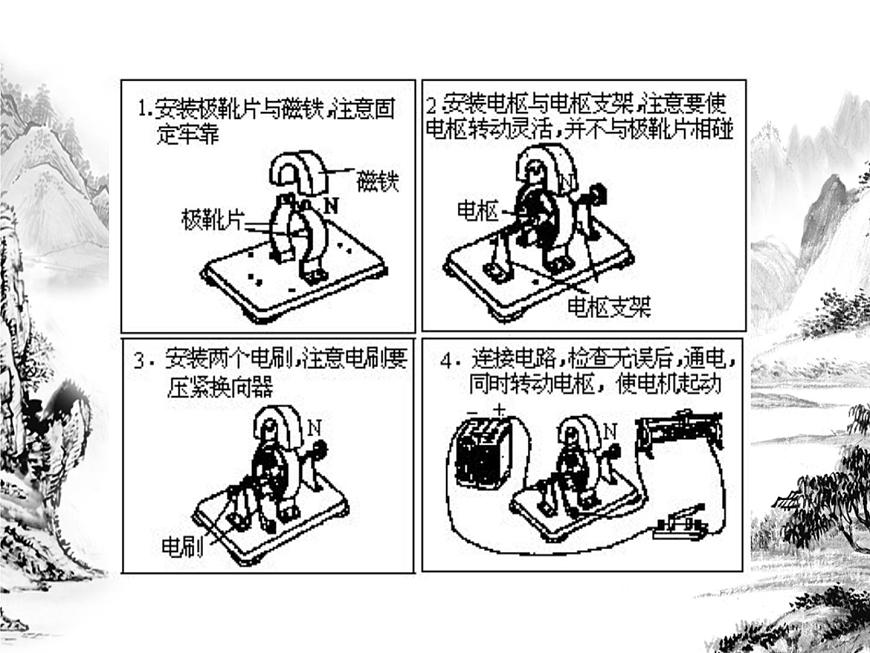

直流电动机内部结构怎样？
思考:通电线圈在磁场中根据什么原理转动起来的？
（使线圈的电流方向发生改变）
通电线圈在磁场中受力转动；当线圈转过平衡位置时，通过换向器改变电流方向，从而改变线圈的受力方向，以保证线圈沿同一方向持续转动。
利用通电线圈在磁场里转动的原理。
（用直流电源供电的电动机）
1. 通电导体和通电线圈在磁场里受到力的作用而发生运动的时候,消耗了 ,获得了 __,即 转化为 。
2 .直流电动机中的换向器的作用是（ ）
C.同时改变电流的方向和大小
D.同时改变电流方向和磁场方向
3、用直流电源供电的电动机叫做___________。4、直流电动机的构造主要由___________、___________、___________、___________组成。其工作原理是_____________________________ 。5、换向器在电动机中的作用是_________________
6、下列说法正确的是( ) A、电动机是把机械能转化为电能的机器 B、电动机是把电能转化为机械能的机器 C、直流电动机是利用线圈的转动而产生电流的 D、改变线圈中的电流方向，可以改变电动机线圈转动的快慢
利用通电线圈在磁场中受力转动
自动改变线圈中电流的方向,使线圈持续转动
7、要改变直流电动机转向，可以采用( )A. 改变电流方向，其他不变B. 改变磁场方向，其他不变C. 增大电流强度D. 同时改变电流方向和磁场方向
8、下列说法正确的是( )A. 电动机是把机械能转化为电能的机器B. 电动机是把电能转化为机械能的机器C. 直流电动机是利用线圈的转动而产生电流的D. 改变线圈中的电流方向，可以改变电动机线圈转动的快慢
9.直流电动机中的线圈每转动一周，线圈中的电流方向（ ） A.改变一次 B.改变两次 C.改变三次 D.不改变方向 10.当直流电动机中线圈的平面转到与磁感线垂直位置时（ ） A.受到的磁力最大 B.不受磁力作用 C.线圈中的电流方向改变 D.以上情况都可能
